導軌寬度：1850mm
加工工件長度：3-10米
加工工件重量：25T-125T

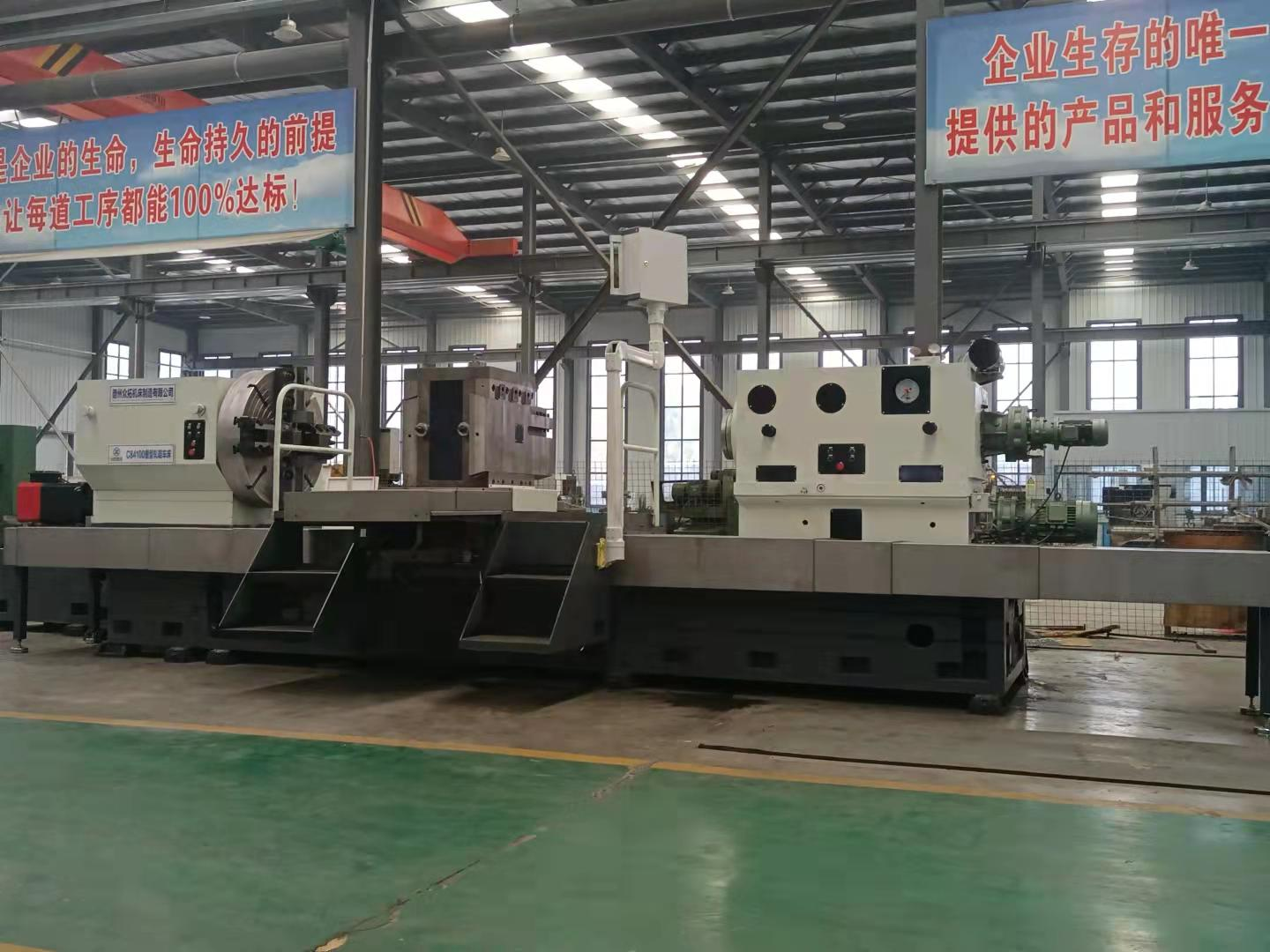

CK84125三導軌系列數控軋輥車床機床結構先進可靠、技術成熟，具有良好的外觀，完善、可靠的安全防護裝置。選材合理，制造精良，性能優異，精度保持期長，適用于長期、連續、大負荷加工；機床具有良好的靜、動、熱剛度，運行控制穩定可靠，操作界面簡潔、流暢、美觀，維修方便。
適用高速鋼，碳化鎢或硬質合金刀具對鑄鐵件、鋼件及有色金屬件的圓柱表面、外曲線表面、錐面、切槽、各種孔型型面的車削加工和修復加工。
1、主傳動與進給傳動采用分離式。采用信捷PLC系統。床身采用整體三導軌，導軌表面中頻淬火。
2、主軸箱采用穿軸形式，兩支承，最高轉速達160r/min。配置框式刀架；
3、尾座移動和尾座套筒移動采用機動方式；
4、尾座鎖緊采用手動方式；
5、套筒鎖緊采用手動卡緊放松結構；
6、大走臺和懸掛式按鈕站，操作方便。
項 目 | 單 位 | 參 數 | |
整體參數 | 最大車削工件直徑 | mm | Φ1250 |
最大工件長度 | mm | 10000 | |
機床的導軌寬度 | mm | 1850 | |
兩頂尖間最大承重 | 噸 | 125 | |
主 軸 | 主軸前支承軸承直徑 | mm | Φ320 |
主軸內孔錐度 | 1:4短錐，φ100 | ||
頂尖角度 | 度 | 75 | |
主軸頭部形式 | 1:30長錐 | ||
主軸轉速范圍 | r/min | 0.8-160（液壓兩檔） | |
主電機功率 | kW | AC55 | |
主軸卡盤直徑 | mm | 1250 | |
卡盤最大扭矩 | kNm | 70 | |
刀 架 | 進給電機(X/Z) | Nm | 35/35 |
進給軸快速移動速度(X/Z) | m/min | X∶3/ Z∶3 | |
進給軸最大行程（X/Z） | mm | 545/5000 | |
刀板橫向最大行程 | mm | 300 | |
單刀架最大切削力 | kN | 70 | |
刀具截面尺寸 | mm | 60×40 | |
框式刀架 | 主副刀板型式 | ||
尾座 | 套筒直徑 | mm | φ320 |
套筒最大行程 | mm | 300 | |
套筒移動速度 | mm/min | 50 | |
芯軸錐孔 | mm | 1:4短錐，φ100 | |
頂尖角度 | 度 | 75 | |
尾座快移速度 | mm/min | 2000 | |
重量及外型 | 外形尺寸（長×寬×高） | mm | 11000×3800×3400 |
機床總重 | kg | 38000 | |
主要件配套名細表
序號 | 名 稱 | 數量 | 用 途 | 制造廠商 |
1 | 精密軸承 | 一套 | 主軸軸承 | 瓦軸 |
2 | 精密軸承 | 一套 | 尾座芯軸軸承 | 瓦軸 |
3 | 滾珠絲杠 | 一套 | X軸、Z軸 | 濟寧博特 |
4 | 數控系統 | 一套 | X、Z軸 | 西門子840D |
5 | 交流伺服電機 | 二套 | X、Z軸 | 西門子 |
6 | 進給驅動系統 | 二套 | X、Z軸 | 西門子 |
7 | 主電機驅動 | 一套 | 主傳動 | 西門子 |
8 | 主電機 | 一套 | 主傳動 | 四川艾姆克 |
9 | 導軌防護罩 | 一套 | X、Z軸 | 國內名優 |
10 | 電氣控制柜 | 一套 | 控制系統 | 國內名優 |
