導軌寬度：2450mm
加工工件長度：5-20米
加工工件重量：25/32/40/50/63/80/100/125T
本型號機床支持非標定制，根據客戶需求，承接定制范圍如下：
回轉直徑：1米-5米
承重：6噸-125噸
加工長度：1米-20米
產品定制咨詢電話：趙經理 13709112590（微信同號）
根據客戶需求，在原有車床基礎上可以自由選配增加車鏜，車銑，車鉆，車磨等復合功能。也可增加動力刀塔，主軸，刀庫，鏜床，方滑枕。
眾拓機床制造有限公司專注于重型臥式車床、數控車鏜床、軋輥車床、車銑復合加工中心的生產、制造與研發，針對回轉直徑1000mm-5000mm，內孔大于500mm-4000mm，長度20m以內超大軸類、孔類、盤類零件的全工序加工。在產品研發上朝著高精度，多功能，智能化，復合化的方向不斷努力。

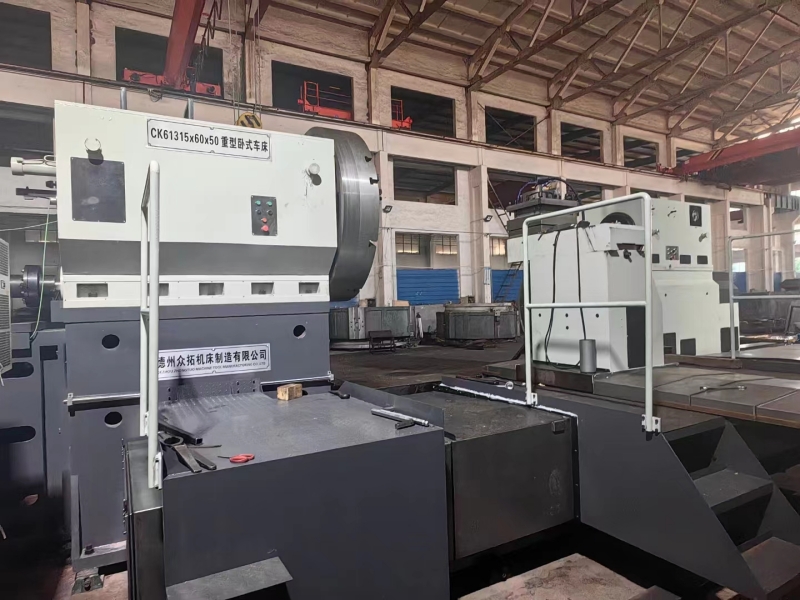

重型數控車床為我公司在大型臥式平床身車床基礎上開發的一款多功能新產品，床身重新優化，整體加重，托板加長加寬加厚，加工效率、精度及剛性優于普通數控車床。采用半封閉防護結構，配置西門子系統。車削主傳動為自動四檔檔內無級變速，兩個聯動控制軸，X、Z軸采用滾珠絲杠副加交流伺服電機加精密減速機，實現伺服移動，半閉環控制，具有很好的定位精度和重復定位精度。同時它具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計先進、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足精密零件的加工。
產品應用領域：
1、中大型油缸
2、風電主軸的全工序加工
3、造紙行業的滾筒
4、起重機鋼絲繩卷筒
5、陰極棍滾筒
6、離心機滾筒
7、高溫合金、鈦合金、鋼錠、軋輥、激光熔覆材料等貴金屬的高效車削加工
8、薄壁件的外圓車削、內孔鏜削、端面鉆孔、攻絲、軸面鉆孔、銑削等工序加工
該機床為我公司開發的數控重型臥式車床，具有以下特點：
1，主傳動與進給傳動采用分離式，X軸、Z軸半閉環控制。,
2，床身采用整體三導軌，導軌采用中頻淬火處理，主軸箱采用穿軸形式，兩支承，最高轉速達100r/min。
3，配置框式刀架。,
4，數控系統采用KND2000TFI系統,主電機采用四川埃姆克主軸伺服電機。
5，尾座移動和尾座套筒移動采用機動方式；
6，套筒鎖緊采用液壓自動控制方式，尾座鎖緊采用自動方式；
7，機床配置走臺和懸掛式按鈕站，操作方便。
眾拓機床VS同行機床 | |||
序號 | 眾拓產品 | 同行機床 | 對比成本/提升性能 |
1 | 床身鑄件都是HT300，9500一噸，可提供鑄造加工合同 | 多采用HT250 | 每噸成本增加1000元 |
2 | 托板滑板加長，加厚，加寬，比常規產品重300公斤 | 跨度小，重量輕 | 增加成本5000元 |
3 | 可增配鏜力座可車削長徑比6:1以下的內孔，粗車單邊5mm不振力，精車可達1.6 | 長徑比僅可達4：1 | 粗、精車鏜長徑比6:1內孔不振刀 |
4 | 以加工長度3米的為例，床身總長5.7，加工工件長度可以達3米（3m規格為例） | 壁厚薄，重量輕 | 重量加重600Kg增加6000元 |
5 | 床頭箱為液壓自動四檔（配液壓站），床頭箱重量為1.6噸，比國標加重200公斤。 | 手動換檔、重量輕 | 換檔增加成本5500元，鑄件成本增加6000元 |
6 | 床身增加45型線性輔助導軌，床身結構為二硬一線，保證車削最大外圓時不振刀，吃刀量大，保證精度。 | 兩導軌 | 每米增加400元 |
7 | 主軸徑跳，端跳均在0.01mm，其它廠家為0.012。軸承及隔墊為定制 | 0.012/0.015 | 增加成本1000元 |
8 | X向絲桿為5010，Z向為8020規格，承載力剛性更強，耐用性.精度保持性更強 | 4005和8016 | 每米差價2000元 |
9 | 標配為臺灣品牌銀泰，TBi，C3級精度，國產為P4級精度，相差1個等級 | 國產P4 | 同規格每米差價1000元左右 |
10 | X軸絲桿軸承標配NSK軸承 | 國產品牌 | 增加成本1000元 |
11 | 滑板上面及側面面所有油路電路做隱藏處理，防鐵屑劃傷，保證其耐用性 | 油管外漏 容易掛斷 | 增加加工成本500元 |
12 | 尾座套筒，軸承及下滑面增加7個潤滑點，采用手動集中潤滑泵集中潤滑，防止套筒員工不及時滑化造成銹死 | 手動油壺加油，操作麻煩 | 增加成本500元左右 |
13 | Z軸為電機加精密減速機直聯結構，剛性更強，消除同步帶彈性變形。 | 同步帶結構 | 增加本2500左右 |
床身上最大回轉直徑 | mm | Φ3150 | ||||
拖板上最大車削直徑 | mm | Φ2500 | ||||
兩頂尖最大工件長度 | mm | 20000 | ||||
兩頂尖工件最大重量 | t | 125 | ||||
床身導軌形式 | 整體三導軌 | |||||
床身寬度 | mm | 2400 | ||||
主軸驅動 | ||||||
主軸轉速范圍 | r/min | 0.8-100 | ||||
主軸變速級數 | 級 | 機械兩擋，擋內無級 | ||||
主軸前支承直徑 | mm | Φ400 | ||||
主軸前端錐孔尺寸 | Φ125 短錐1:4 | |||||
頂尖尺寸及角度 | 短錐 | Φ125 75°90 | ||||
主軸伺服電機 | kW | AC 110 | ||||
主軸最大扭距 | kN.m | 70 | ||||
卡盤直徑 | mm | Φ3150 | ||||
刀架及進給驅動 | ||||||
刀架形式 | 框式刀架 | |||||
Z軸(縱向拖板移動距離) | mm | >16000 | ||||
X軸(橫向拖板移動距離) | mm | 1300 | ||||
主、副刀板橫向移動距離 | mm | 350 | ||||
快速移動 Z/X | mm/min | 3000 | ||||
進給范圍 Z/X | mm/min | 1-500(無級) | ||||
系統最小設定單位Z/X | mm | 0.001 | ||||
X軸電機功率、扭矩 | 1FL6094 5KW 30Nm | |||||
Z軸電機功率、扭矩 | 1FL6096 7KW 40Nm | |||||
尾座 | ||||||
套筒直徑 | mm | φ320 | ||||
尾座套筒移動距離 | mm | 300 | ||||
尾座芯軸前端錐孔 | Φ125mm 短錐1:4 | |||||
尾座頂尖（內置式活頂尖） | 短錐 | Φ125mm 75°90 | ||||
尾座體快速移動電機功率 | kW | 5.5 | ||||
尾座套筒移動電機功率 | kW | 1.5 | ||||
機床的外形尺寸 | ||||||
長 | mm | 21300 | ||||
寬 | mm | 4000 | ||||
高 | mm | 4000 | ||||
1 幾何精度 | ||||||
主軸錐孔軸線徑向跳動(根部) | ≤0.015mm | |||||
主軸軸向竄動 | ≤0.010mm | |||||
頂尖的徑向跳動 | ≤0.015mm | |||||
2 工作精度（標準試件） | ||||||
圓度 | ≤0.012mm | |||||
圓柱度 | ≤0.03/500mm | |||||
精車平面的平面度 | ≤0.025/300mm測量長度 | |||||
車削粗糙度 | 外圓Ra1.6 圓錐及圓弧面Ra3.2 | |||||
主要件配套名細
序號 | 名稱 | 數量 | 用 途 | 制造廠商 |
1 | 主軸精密軸承 | 一套 | 主軸箱 | 瓦房店 |
2 | 芯軸精密軸承 | 一套 | 尾座 | 瓦房店 |
3 | 其它軸承 | 一套 | 國產 | |
4 | 滾珠絲杠 | 一套 | X軸 | 濟寧博特 |
5 | 精密齒條 | 一套 | Z軸 | 臺灣凱賀 |
6 | 數控系統 | 一套 | 刀架 | KND2000TFI |
7 | 交流伺服電機 | 二套 | X、Z軸 | 凱恩帝 |
8 | 進給驅動系統 | 二套 | X、Z軸 | 凱恩帝 |
9 | 主軸伺服驅動器 | 一套 | 主傳動 | 四川埃姆克 |
主要部件結構
本機床主要由床身、床頭箱、床頭箱底座、主電機及電機底座、卡盤、閉式中心架、尾座、刀架、走臺、液壓系統、電氣系統與數控系統、冷卻系統、功能部件及隨機附件等組成。
1，床身、拖板：
機床床面為平-V結構，采用高強度樹脂砂鑄造，床面進行中頻淬火處理，硬度為HRC45-55，并經退火處理，充分消除其鑄造時熱脹冷縮變形量及內應力，也可分散切削時的振動；中頻淬火深度較深，利于機床二次重磨。機床床體剛性強，承載力大，穩定性好。拖板采用刮膠處理，由于該材料中含有潤滑元素，使其動靜摩擦系數相差較小，配合潤滑油一起大大降低了拖板與床身導軌面的摩擦，防止爬行。機床床身鑄有向后排屑用拱形門，切屑直接排到接屑盤中，排屑、清理方便。
2，床頭箱：
主軸采用三點支撐，前端為固定端，中、后端為游動端，前、后為主要支撐，中間為輔助支撐，軸向定位設在前端，使主軸受熱后向后伸長，消除了主軸熱伸長對機床精度的影響；床頭主傳動由變頻電機帶動，自動四檔，檔內無級；主軸系統具有較佳的剛度和承載能力，回轉平穩，精度高，主軸箱采用強力油液潤滑形式，由專用的機油泵對床頭箱齒輪以及軸承進行潤滑。主軸前端采用迷宮和齒槽雙重密閉結構，可有效的防止漏油及外物進入主軸箱內。
3，刀架：
標配立式4工位電動轉刀架，刀架對邊300mm，剛性強。
4， X、Z軸：
采用伺服電機加精密減速機驅動，X軸傳動為滾珠絲杠，X向滾珠絲杠直徑為Φ40x5，Z軸傳動為滾珠絲杠直徑為Φ80x10。滾珠絲杠有兩套專用角接觸球軸承通過合理組配來支撐.
5，尾座：
本機床尾座為芯軸回轉式結構，具有足夠的承載能力。含有防塵密封圈結構，尾座的移動由交流電機通過齒輪齒條拖動尾座縱向移動，尾座移動方便快捷，宜人性強。尾座由上、下體兩大部分組成，尾座上體內裝有尾座套筒、芯軸、尾座套筒移動機構和主軸中心調整機構。尾座主軸軸承采用高精度主軸專用軸承，承載能力強，回轉平穩，精度高。尾座套筒和芯軸之間通過一插鍵方便的分開和連接。使用頂尖時取出插鍵，使頂尖隨工件一起旋轉，避免工件與頂尖有相對運動而造成頂尖磨損。裝上插鍵則使尾座套筒和芯軸連成一體，可以進行鉆孔和鉸孔加工。
尾軸后面安裝有防止因工件熱膨脹而損壞尾軸系統的碟形彈簧機構。為了防止床尾與床身之間在頂持工件時發生滑移，在尾座上裝有止退桿。
6，潤滑系統：
主軸箱軸承、箱體內齒輪以及軸承的潤滑由專用機油泵完成，滾珠絲杠軸承、機床導軌各潤滑點的潤滑采用間歇式集中潤滑，且時間可調，有效防止?jié)櫥偷睦速M，可有效提高機床的動態響應特性及絲杠導軌的使用壽命。所有潤滑油管均有防護罩。
7，機床操縱
操縱臺安裝在拖板上，并可隨拖板一起運動(不帶外防護時)。
當設備配備外防護時，操縱臺安裝在設備的右拉門上（如首頁照片），可沿床身方向自由拖動，操作箱體可以一定幅度的轉動，在工件對刀時，便于操作。
8，機床電氣
數控系統標配采用國際上最知名的西門子808系統，可手動，也可通過寫入器，或者通過RS232C標準通訊接口傳輸程序和參數?？赏瑫r控制2軸（X、Z）,并具有直線、圓弧和螺紋插補以及其它多種固定循環等功能，最小分辨率為0.001mm。
機床除具備其全部標準控制功能及標準配置外，還有系統選擇功能及配置供用戶選擇。
機床所用電氣元器件采用國內外知名品牌的產品，保證了整機較高的可靠性、穩定性和較長的使用壽命。
操作面板距離地面按1300mm左右設計,高度適中,符合人體工學,宜人性好,使操作者更容易操作及了解機床運轉狀況。
電控箱采用全封閉冷熱交換電柜，造形美觀，散熱效果好。強電與數控在同一柜內并有屏蔽措施。柜內主要低壓電器元件均為德力西產品。各種接線夾采用端頭冷壓處理。電控箱具有良好的穩定性和可靠性。元件布線排列整齊、編號齊全無誤。
工作電源：380伏，50Hz (三相)。
9，中心架
標配Φ480mm中心架，個數及夾持范圍可根據需求進行適當變更。
10，冷卻
標配大流量冷卻系統一套，AB200大流程冷卻泵，最大流量200L/min。
11，防護
X向及Z向絲杠均采取了防護措施：X向絲杠位于滑板下，兩頭安裝有防護板，可有效防塵、防屑；Z向絲杠上方設計有絲杠護罩擋板，可有效防護切屑的飛濺對絲杠的影響。
X向及Z向伺服電機均采取了全防護結構，隱藏式走線，將因線纜裸露引起的故障率降到最低。
機床整體標配雙拉門結構半防護：機床前部有兩個拉門，右側拉門可沿床身方向自由拖動，操作箱體可以一定幅度的轉動，在工件對刀時，便于操作。左拉門在床頭箱及卡盤之間相互移動，當安裝工件時推到床頭箱上部，不影響工件安裝，當安裝完成后，拉門向右拉動，可將卡盤整體罩住，防護加工時，卡盤處水、屑的飛濺。機床后側有通長的擋屑屏，可通長防護后側切屑的飛濺，并可協助將切屑導入下部的接屑盤，以便集中收集，有效保持加工現場的整潔環保。
01 眾拓機床，質保一年。質保期內免費維修、零配件免費更換；
02 免費保養三年，每年免費清洗機床一次、為機床換油一次，清理油箱、齒輪箱等一次，檢測精度一次，使機床使用壽命更長；
03 24小時無間斷客服服務，如需上門服務100公里以內客戶12小時內專人到場服務，省外48小時內上門服務；
若現場無法排除故障，提供應急措施，確保正常工作；3個內如不能及時修復，酌情提供相應備機備件。
