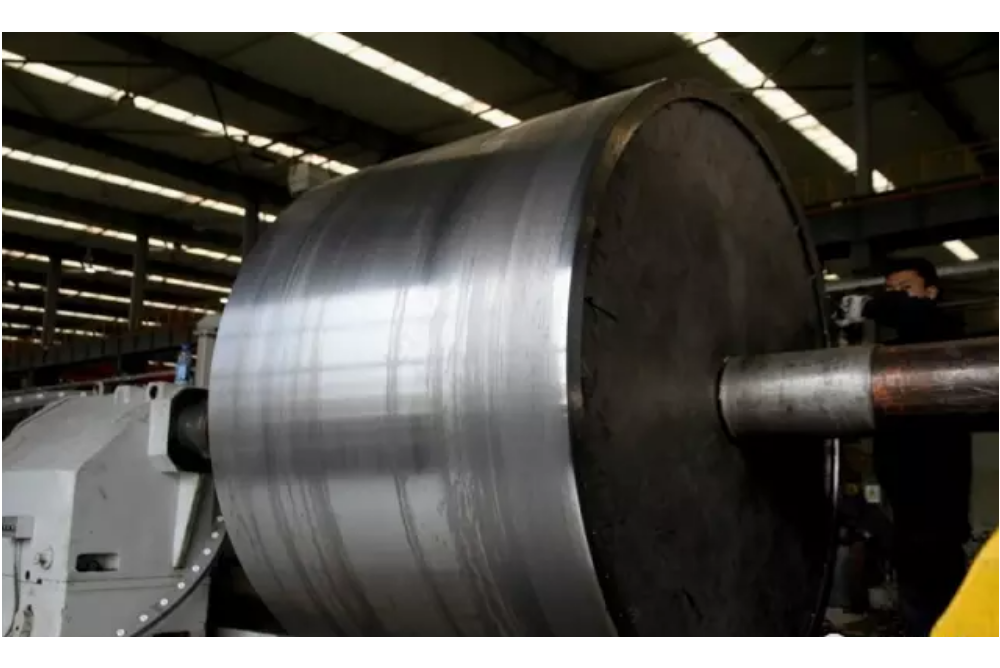

陰極輥車床是在大型臥式平床身車床基礎上開發的一款多功能新產品,拖板床身與床頭、尾座的連接采用分離式結構,但各部件同時把合在下部的地基上,地基內部安裝有預先埋好的T型槽鐵。床頭和尾座軸線讓開拖板床身,可有效降低設備的總體中心高,對陰極輥類工件的大的回轉直徑、高剛性切削的需求非常合適。配置KND2000T總線數控系統,響應速度快。車削主傳動為自動四檔檔內無級變速,兩個聯動控制軸,Z軸采用滾珠絲杠副加交流伺服電機加精密減速機,X軸采用滾珠絲杠副加交流伺服電機加同步帶減速結構,實現伺服移動,半閉環控制,具有很好的定位精度和重復定位精度。
機床特殊設計了專門用于車削陰極輥的框式刀架結構:刀框兩側分為短行程和長行程兩個刀板,分別用于軸頭和陰極輥大外圓的車削,可明顯提高車削剛性及車削效率。
特殊設計了高承載床頭箱和尾座,均可安裝四爪卡盤,用于工件的快速準確安裝。
尾座整體可沿尾座床身調整,以適應工件小范圍長短變化。

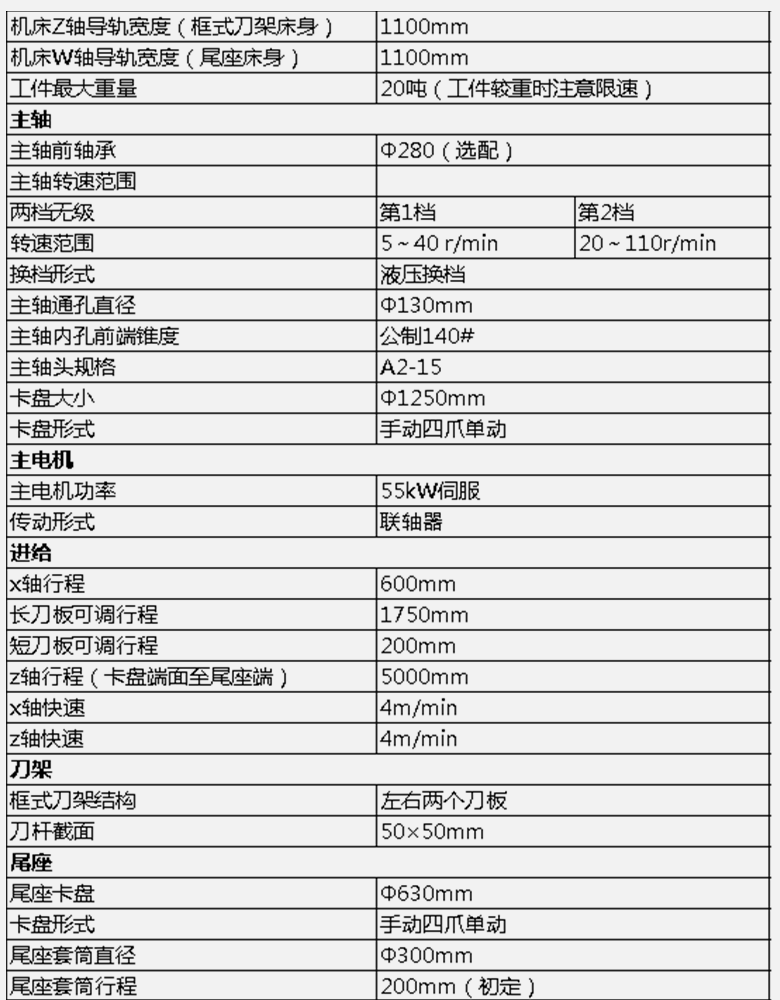

陰極輥車床參數如下:
德州眾拓機床擁有成熟的機床生產經驗,核心團隊(設計、工藝、裝配、品控、服務)人員,擁有十余年的工作經驗,專注于重型臥式車床、數控車鏜床、軋輥車床、車銑復合加工中心的生產、制造與研發,針對回轉直徑1000mm-5000mm,內孔大于500mm-4000mm,長度20m以內超大軸類、孔類、盤類零件的全工序加工。產品咨詢電話13709110690,400-029-0534。
